Le type AC protège les circuits courants (éclairage, prises, chauffe-eau, chauffage). Le type A est obligatoire pour la plaque de cuisson, le lave-linge et la recharge de véhicule électrique. Le type F convient aux appareils sensibles aux coupures comme le congélateur ou l'informatique. Tous sont en 30 mA, et un logement en compte au moins deux.
- Au moins 2 interrupteurs différentiels 30 mA par logement, dont au moins 1 de type A.
- 8 circuits au maximum par interrupteur différentiel.
- Prises et éclairages répartis sous au moins 2 différentiels.

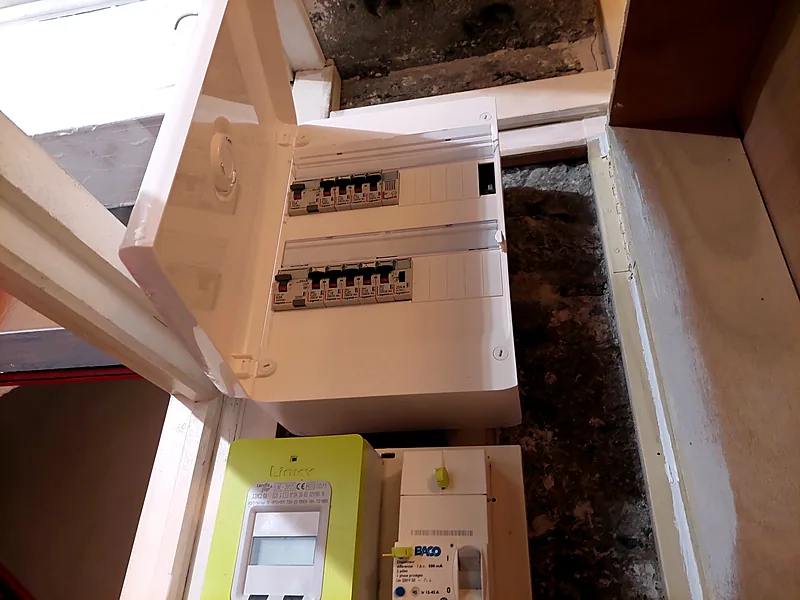

Sur un tableau électrique, les interrupteurs différentiels se ressemblent tous, mais une lettre change tout : AC, A ou F. Choisir le mauvais type, c'est risquer une protection qui ne réagit pas sur une plaque à induction, ou un congélateur coupé en pleine nuit. Ce choix fait partie de chaque remplacement de tableau électrique réalisé par Delta Elec à Lyon.
À quoi sert un interrupteur différentiel ?
Un interrupteur différentiel surveille l'équilibre entre le courant qui part vers les appareils et celui qui en revient. Si une partie du courant s'échappe, par exemple à travers une personne qui touche un appareil défectueux, il détecte l'écart et coupe le circuit. En habitation, sa sensibilité réglementaire est de 30 mA : c'est le seuil qui protège les personnes.
Il ne faut pas le confondre avec le disjoncteur divisionnaire. Le disjoncteur protège les câbles contre les surcharges et les courts-circuits. L'interrupteur différentiel protège les personnes contre les fuites de courant. Les deux sont complémentaires : la norme impose un disjoncteur par circuit, et des interrupteurs différentiels en tête de chaque rangée de circuits.
Source : Legrand, Quel interrupteur différentiel choisir ?
Quelle différence entre les types AC, A, F et B ?
La lettre désigne la forme de courant de fuite que l'appareil sait détecter. Les appareils modernes contiennent de l'électronique (variateurs, alimentations à découpage, moteurs pilotés) qui peut produire, en cas de défaut, des fuites qui ne ressemblent plus au courant alternatif classique.
- Type AC : détecte les fuites de courant alternatif sinusoïdal, sans composante continue. C'est le différentiel des usages courants.
- Type A : détecte les mêmes fuites que le type AC, et reste efficace en présence de courants continus pulsés. C'est le cas des appareils à forte électronique de puissance.
- Type F : conçu pour les circuits avec variation de vitesse monophasée et pour les appareils sensibles. Il offre une immunité renforcée contre les déclenchements intempestifs dus aux perturbations du réseau. Il remplace l'ancienne appellation Hpi.
- Type B : réservé aux applications triphasées susceptibles de produire des courants de défaut continus lisses (variateurs, onduleurs, chargeurs de batteries). On le rencontre rarement dans un logement.
La règle de lecture est simple : chaque type couvre au moins ce que couvre le précédent. Un type A peut remplacer un type AC, jamais l'inverse sur un circuit qui exige le type A.
Source : Schneider Electric, Les différents types de dispositifs différentiels
Quel type de différentiel pour quel circuit ?
Le tableau suivant croise les indications de Legrand et de Schneider Electric pour les circuits d'un logement.
| Type | Ce qu'il détecte | Circuits concernés |
|---|---|---|
| AC | Fuites en courant alternatif classique | Éclairage, prises de courant d'usage général, chauffe-eau, chaudière, chauffage électrique, four, lave-vaisselle, volets roulants, ventilation |
| A | Fuites alternatives et continues pulsées | Plaque de cuisson, lave-linge, sèche-linge, prise ou borne de recharge de véhicule électrique (ligne dédiée) |
| F | Comme le type A, avec immunité renforcée aux perturbations | Congélateur, informatique, alarme, et selon les fabricants climatiseur, pompe à chaleur, pompe de piscine |
| B | Fuites continues lisses, en triphasé | Équipements triphasés avec variateurs, onduleurs, chargeurs : rare en logement |
Pour la recharge d'un véhicule électrique, la norme impose un circuit dédié, avec un point de recharge par circuit et une protection différentielle 30 mA de type A au minimum, ou de type F selon le mode de recharge et le matériel. Ce n'est pas un détail : la protection exacte dépend du modèle de prise renforcée ou de borne choisi.
Source : Legrand, Les points clés de la norme NF C 15-100 et Legrand, Combien faut-il mettre d'interrupteurs différentiels dans une maison ?
Combien d'interrupteurs différentiels faut-il dans un logement ?
La norme NF C 15-100 fixe des minimums, puis le nombre réel découle du nombre de circuits.
- Au moins 2 interrupteurs différentiels 30 mA par logement, quelle que soit sa surface.
- Au moins 1 de type A parmi eux, pour la plaque de cuisson et le lave-linge.
- 8 circuits au maximum sous un même interrupteur différentiel.
- Prises et éclairages répartis sous 2 différentiels au moins, pour qu'un déclenchement ne plonge pas tout le logement dans le noir.
- Un disjoncteur par circuit en aval, le coupe-circuit à fusible étant interdit en neuf et en rénovation complète.
La surface intervient de façon indirecte : un grand logement compte plus de circuits, donc plus de rangées et plus de différentiels. Legrand indique les ordres de grandeur suivants pour le tableau.
| Surface du logement | Type de logement | Rangées de tableau conseillées | Différentiels 30 mA |
|---|---|---|---|
| Moins de 35 m² | T1 ou T2 | 2 rangées | 2 au minimum, dont 1 de type A |
| De 35 à 100 m² | T2 à T4 | 3 rangées | 2 au minimum, dont 1 de type A, plus selon le nombre de circuits |
| Plus de 100 m² | T5 et plus | 4 rangées et plus | Autant que nécessaire pour ne pas dépasser 8 circuits par différentiel |
À cela s'ajoute la réserve obligatoire : au moins 20 % de modules libres dans le tableau d'un logement individuel, et 6 modules au minimum en logement collectif. Un interrupteur différentiel occupe généralement 2 modules.
Source : Legrand, Combien de rangées prévoir pour un tableau électrique ? et Legrand, NF C 15-100 : protéger les personnes avec des interrupteurs différentiels
Comment choisir le calibre : 25, 40 ou 63 A ?
Le calibre est l'intensité maximale que l'interrupteur différentiel peut laisser passer sans s'abîmer. Les modèles résidentiels existent en 25, 40 et 63 A. Le calcul tient compte des disjoncteurs placés en aval : on additionne les calibres des circuits de chauffage, chauffe-eau et recharge, puis on ajoute la moitié de la somme des calibres des circuits de prises, d'éclairage et autres.
Legrand donne l'exemple d'une rangée dont le calcul aboutit à 33 A : on choisit alors un interrupteur différentiel de 40 A, le calibre standard immédiatement supérieur. Le calibre est aussi à mettre en regard du disjoncteur d'abonné, qui limite l'intensité totale. Ce calcul relève de l'électricien : un différentiel sous-dimensionné chauffe, un différentiel mal réparti déclenche sans raison apparente.
Source : Legrand, Les points clés de la norme NF C 15-100
Type AC pour les usages courants, type A pour la plaque, le lave-linge et la recharge électrique, type F pour le congélateur et les équipements sensibles. Au moins deux différentiels 30 mA par logement, dont un type A, huit circuits maximum chacun, et les prises et éclairages répartis sur deux différentiels.
Quels signes montrent que vos différentiels ne sont pas adaptés ?
Beaucoup de tableaux lyonnais ont été équipés avant la généralisation des plaques à induction et des appareils électroniques. Dans les grands ensembles des années 60-70 de Vénissieux, de Rillieux ou de Mermoz, comme dans les appartements anciens de la Croix-Rousse ou des Brotteaux, on trouve encore des tableaux avec un seul différentiel de type AC en tête, voire aucun différentiel 30 mA, la seule protection différentielle étant alors celle du disjoncteur d'abonné. Plusieurs symptômes doivent alerter :
- Un seul interrupteur différentiel pour tout le logement : au moindre défaut, tout s'éteint.
- Aucune mention « type A » sur le tableau alors que vous avez une plaque à induction et un lave-linge.
- Un différentiel qui saute régulièrement sans cause évidente, souvent par accumulation de petites fuites sur trop de circuits.
- Un congélateur retrouvé arrêté après un orage.
- Le bouton test du différentiel ne déclenche plus rien.
Le bouton test sert justement à vérifier, une fois par mois, que le mécanisme fonctionne. Pour les causes de déclenchement à répétition, notre article sur comment vérifier votre tableau électrique donne les premiers repères.
Un interrupteur différentiel qui ne déclenche plus au test ne vous protège plus. Ne le contournez jamais en déplaçant des fils ou en le shuntant. Vos seuls gestes possibles sont de réarmer, de débrancher les appareils pour isoler celui qui pose problème, et de couper le courant. Le remplacement d'un différentiel se fait sous tension coupée au disjoncteur d'abonné, avec contrôle d'absence de tension : c'est un travail d'électricien. En cas de déclenchement impossible à réarmer, appelez notre dépannage d'urgence.
Comment se passe le remplacement d'un interrupteur différentiel ?
- Diagnostic du tableau. On relève chaque circuit, son disjoncteur, son différentiel et les appareils raccordés.
- Choix du type et du calibre. Type AC, A ou F selon les circuits, calibre selon le calcul de la rangée.
- Répartition des circuits. On vérifie que chaque différentiel protège 8 circuits au maximum et que prises et éclairages sont répartis sur deux différentiels.
- Devis remis avant intervention. Aucun travail sans votre accord.
- Pose et essais. Remplacement, repérage des circuits, test de déclenchement de chaque différentiel.
Chez Delta Elec, votre électricien pose du matériel Hager, Schneider Electric et Legrand. Remplacement d'un disjoncteur ou d'un différentiel, mise aux normes ou remplacement complet du tableau : chaque intervention se fait sur devis gratuit, avec un prix annoncé avant toute intervention et aucun travail sans votre accord.
Si vous prévoyez une plaque à induction, un nouveau lave-linge ou une recharge de véhicule électrique, faites contrôler le tableau avant l'achat. Il manque souvent un différentiel de type A ou de la place dans le tableau, et il vaut mieux l'intégrer au devis dès le départ. Profitez-en pour placer le congélateur sous un type F : c'est peu de chose à l'échelle d'un tableau, et cela évite les mauvaises surprises après un orage.
Le bon différentiel n'est pas le plus cher, c'est celui qui correspond aux appareils qu'il protège. Type AC pour l'essentiel du logement, type A pour la cuisson, le linge et la recharge, type F pour le froid et l'électronique sensible, le tout en 30 mA et réparti sur au moins deux différentiels. Si votre tableau ne porte aucune mention de type A ou ne compte qu'un seul différentiel, une mise à niveau s'impose. Pour un diagnostic ou un devis à Lyon et dans la métropole, appelez Delta Elec au 06 35 33 26 06 ou passez par notre page contact.
